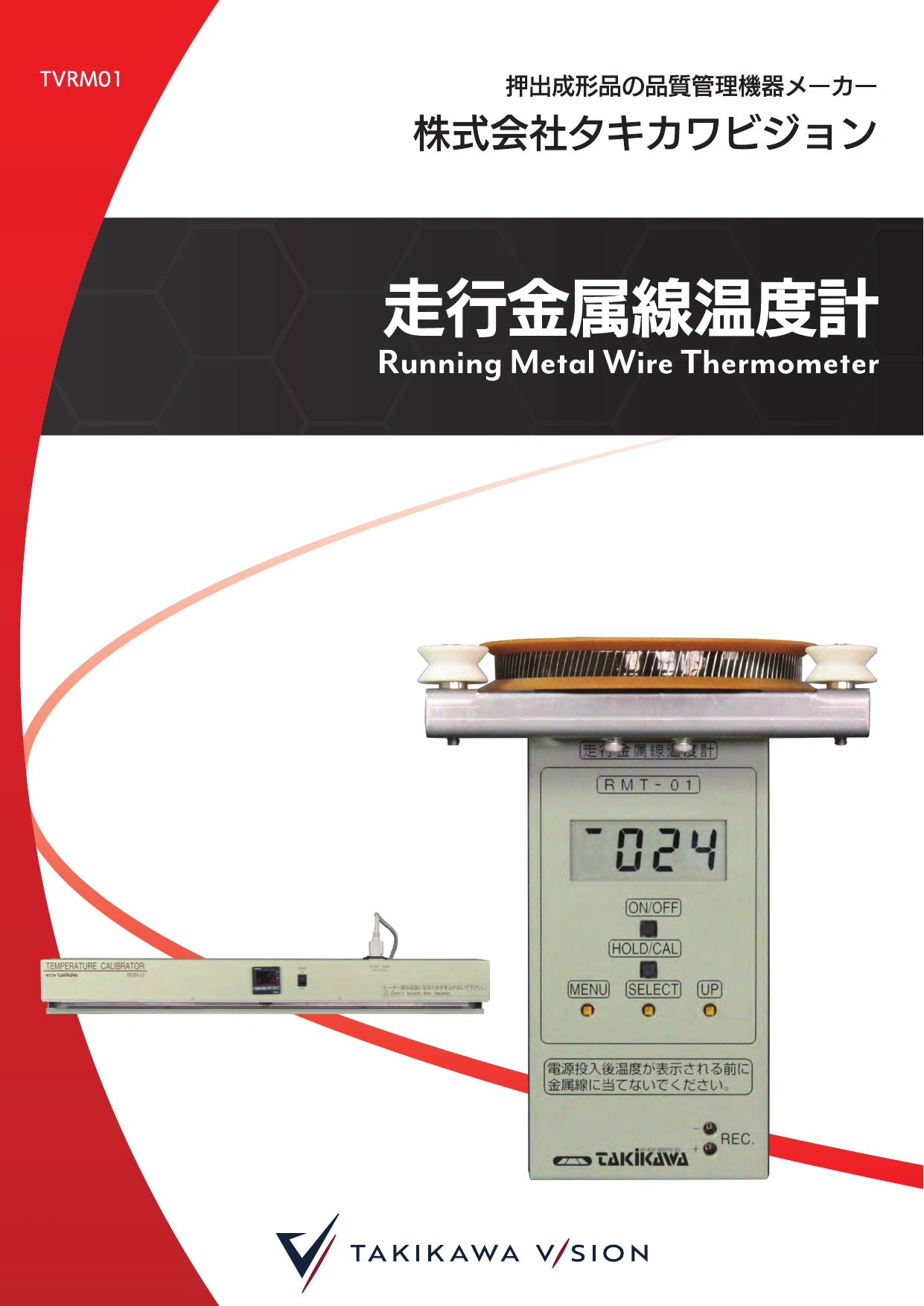

走行金属線温度計 RMT-01
K熱電対を利用して、走行中の金属線の温度を高速かつ高精度に測定する温度計です。
走行金属線温度計の特徴
細線 K 熱電対による温度測定のため熱容量が小さく、また、プーリーへの電力供給や温度データの受け渡しも非接触で行われるため、プーリーの回転摩擦も非常に小さくなり、φ0.1mm以下の金属線の温度も正確に測定できます。
K熱電対温度計キャリブレータで正確な校正が可能。
銅紛等の付着による熱電対の短絡故障がなく、小型・軽量設計と乾電池仕様により設置場所を選びません。
仕様
| 型式名 | RMT-01 | |
|---|---|---|
| CADファイル |  DXF |
 |
| 検出センサー | K熱電対 | |
| 測定温度範囲 | 10～250℃ | |
| 表示 | 7セグメントLCD 4桁 | |
| 表示回数 | 1回/秒 | |
| 電源 | 単三電池4本およびACアダプタ | |
| 消費電力 | 6V-0.4A（乾電池）／5V-0.5A（充電池） （参考）乾電池使用時のバッテリー持続時間：4時間 |
|
温度キャリブレータ RMR-01（受注生産品）
RMT-01の校正を行うキャリブレータです。
温度を設定できる銅板ヒーターにRMT-01のK熱電対プーリーを接触させ、走査することで校正を行います。
実動作に近い状態で校正を行い、RMT-01走行時の特性を簡単に確認できます。
なお、表示温度は国家標準にトレースされた専用温度計で確認を行っています。
仕様
| 型式名 | RMR-01 | ||
|---|---|---|---|
| CADファイル | DXF |
|
|
| 対応機種 | RMT-01 | ||
| ヒーター部 | 材質 | 銅 | |
| 板厚 | 0.5mm | ||
| 設定温度範囲 | 0～150℃ | ||
| ヒーター温度精度 | 設定値±3℃（設定温度100℃時） | ||
| ヒーター内温度バラつき | ±3℃ | ||
| 電源 | AC100V | ||
| 消費電力 | 200W（ヒーターON時） | ||
キャリブレータの使い方（動画）
