LED外径測定器

LED外径測定器/計測方法―タキカワエンジニアリング株式会社

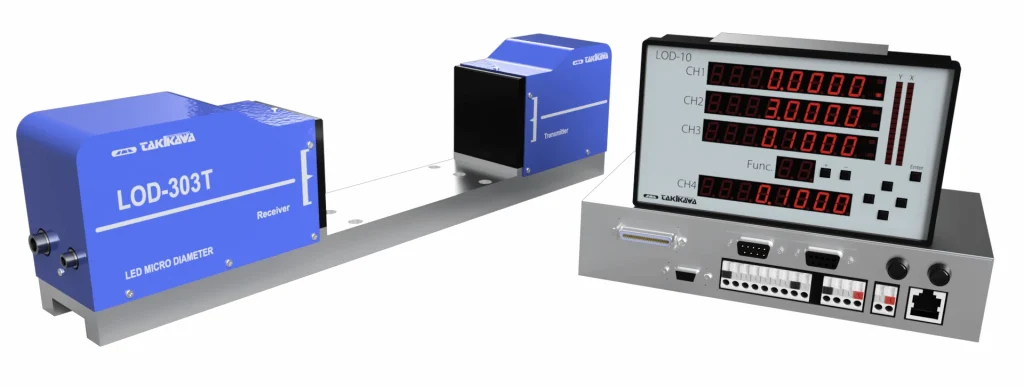

LED外径測定器は、緑色LEDによって高速サンプリングを行い、非測定物の外径を計測する測定器です。

従来の半導体レーザーによる外径測定器に比べ、光源にLEDを採用することで消費電力の低減を実現しました。

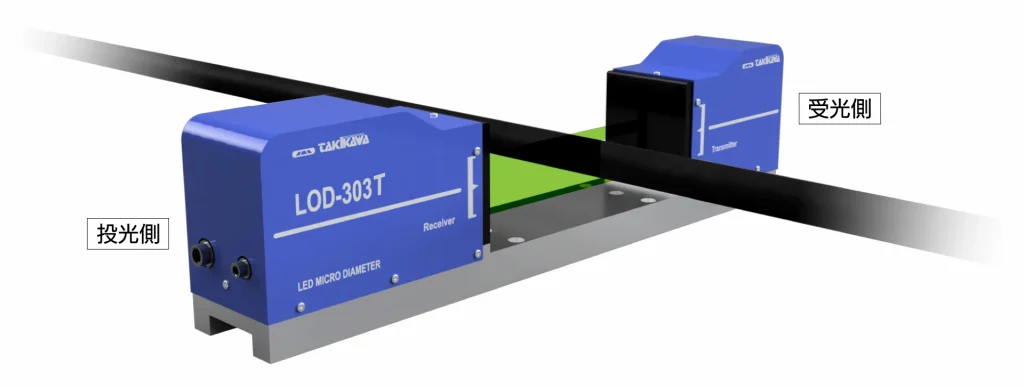

LED光が遮断された面積をCMOSセンサを使用して計測するため、20,000回/秒の高速サンプリングを実現。さらに、光軸方向距離測定機能を搭載することで、非測定物の計測時点の位置情報(X, Y)を取得することができます。

また、中継器(LOD-01)を使用することで、PLCやパソコンを通じて測定データの取得や直接制御が可能。従来通り瞬時値を確認したいお客様や直接操作を行いたいというお客様には、表示器(LOD-10)もオプションでご用意しています。

仕様

型名 レーザー外径測定器
検出器[LDM-303H]
LED外径測定器
検出器[LOD-303S]
測定範囲 0.3~30mm
測定精度 ±2µm
繰り返し精度 ±0.3µm
分解能 0.1µm
測定方式 非接触
サンプリング回数 400回/s
※高速タイプは2,000回
20,000回/s
表示器 必須 任意
バーLED 光軸方向に対し垂直のみ 光軸方向距離測定機能搭載
光源 半導体レーザー(赤色) LED(緑色)
使用環境 温度:0~45℃ 湿度:35~85%(結露無き事)
電源 表示器より供給 中継器より供給

中継器[LOD-01]

LED外径測定器/中継器―タキカワエンジニアリング株式会社

中継器[LOD-01]は、検出器の設定や、検出器で取得した情報の処理を行う装置です。

従来のレーザー外径測定器[LDMシリーズ]では表示器で検出器の設定を行っていましたが、LED外径測定器では、中継器で全ての設定が可能。表示器を介することなく、PLCやパソコンと接続することができます。

また、エンコーダー入力を採用することで、被測定物の移動速度の影響を受けることなく一定間隔での外径測定が可能です。

仕様

型名 LED外径測定器
中継器[LOD-01]
測定平均回数 1~32,768回(15段階)
表示桁数 最大6桁
USBコネクタ 非対応
中心位置モニタ 記載要確認
レコーダ出力 記載要確認
上下接点出力 オープンコレクタ出力
エラー接点出力 オープンコレクタ出力
外部通信 RS232C
RS485(表示器を使用する場合は使用不可)
使用環境 温度:0~45℃ 湿度:35~85%(結露無き事)
電源 DC+12V 1A

表示器[LOD-10](オプション)

LED外径測定器/表示器―タキカワエンジニアリング株式会社

表示器[LOD-10]は、検出器の測定データを表示させる装置です。

検出器とのデータの遣り取りは、中継器とPLC/パソコンを接続することで可能になりましたが、従来通り測定値を表示させたい場合や、手軽に中継器の設定を変更したい場合のために、オプションとしてご用意しました。

仕様

型名 LED外径測定器
表示器[LOD-10]
測定値表示 3ch+1ch
※+1chは設定変更表示と共有
測定値表示桁数 最大8桁
X軸, Y軸位置モニタ バーグラフLEDに16ドット表示
レコーダ出力 非対応(中継器に搭載)
上下限接点出力
エラー接点出力
使用環境 温度:0~45℃ 湿度:35~85%(結露無き事)
中継器の設定変更

お問い合わせ・ダウンロード

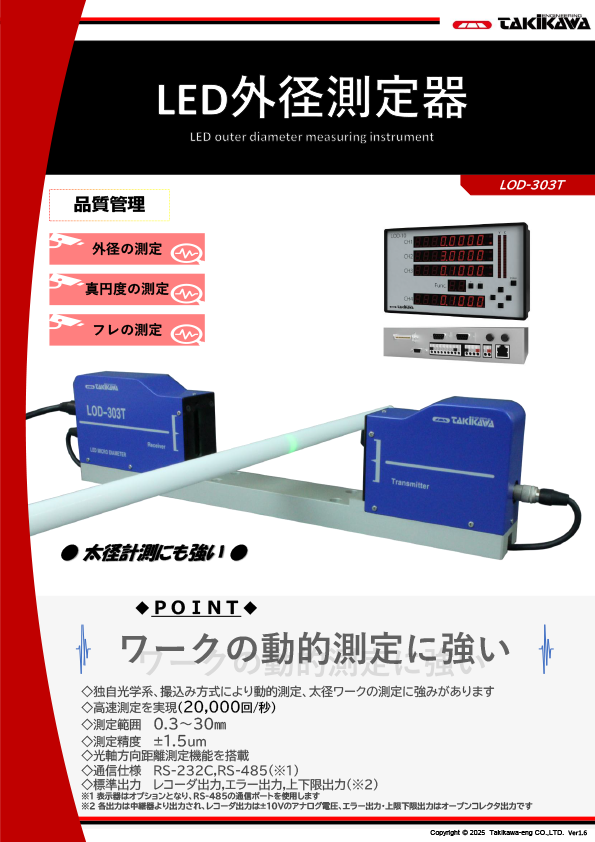

LED外径測定器製品カタログ│タキカワエンジニアリング株式会社
